一体化闸门控制系统

首页    解决方案    水利水务    一体化闸门控制系统

背景分析




我国目前仍然处理灌溉管理的粗放型阶段,仍有大量人工或其它形式的闸门应用于各灌区渠道或水系中。这种老式的闸门一般为铸铁或焊接闸门,自动化程度低,不能实现远程控制,不能精准计量或没有计量能力,不能实现水资源的精准管理。而且数量众多,位置分散,依靠操作人员经验进行管理,造成管理效率低,资源严重浪费。





为提高灌区用水管理效率,安全供水、提高供水质量,我公司自主研发“一体化闸门控制系统”,充分利用物联网通讯技术、数字孪生技术,实现对现场闸门的开启状态、供水流量、供电情况进行实时动态监控,并支持手动/自动控制切换,远程控制,由传统的“经验驱动”变为“数据驱动”,真正意义上实现灌区闸门的智能化,信息化管理。



解决方案




该系统支持通过无线通讯的方式实现对取、用水量、水位信息、闸门运行状态、供电情况进行实时监测,远程控制闸门开关,并对测知数据进行存储整理,数据分析,为客户的后期各种工作提供可靠的数据支持。本系统能够大大提高灌区取水及用水的管理效率,同时大幅度降低了管理成本。

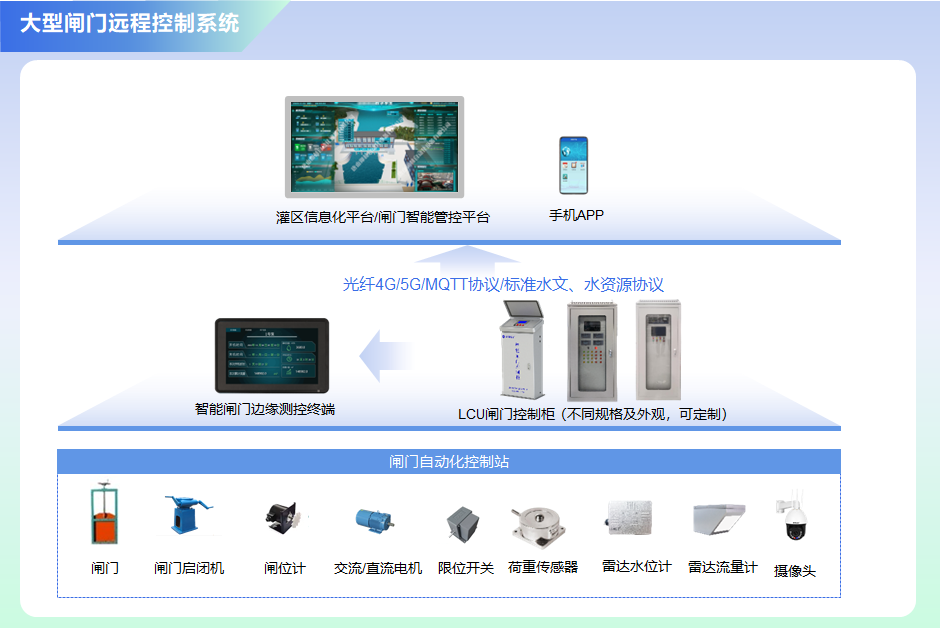

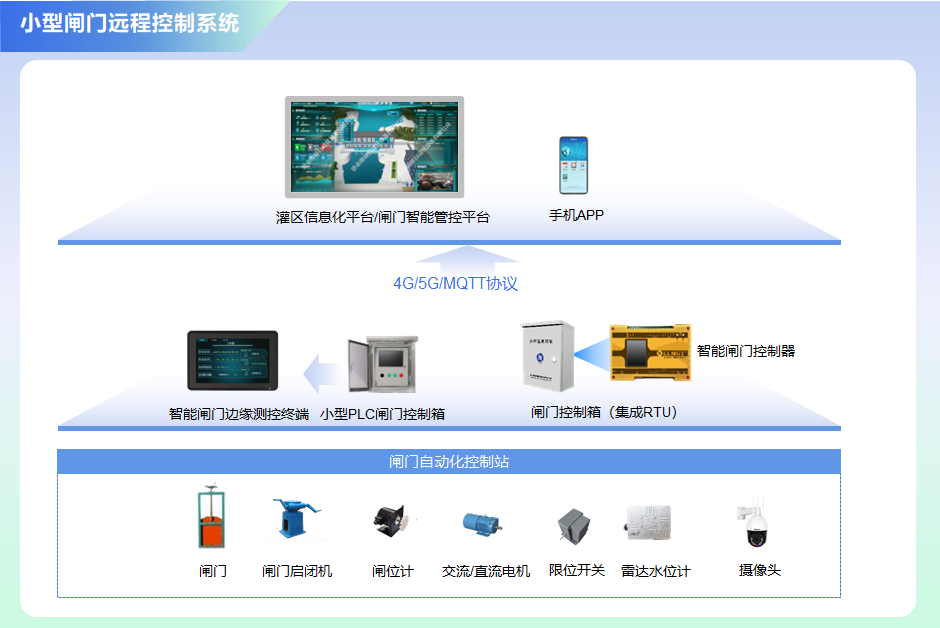

系统拓扑图





系统功能




闸门手动/自动、就地/远程控制功能

通过一体化智能闸门控制箱上的按钮,可以实现就地/远程控制切换,并进行就地或远程对闸门进行控制;支持手机APP远程监控。



数据自动采集功能

自动实时采集水流量、闸门开关状态,闸门开度,现场供电情况(电池电压),并通过4G/5G/光纤传输至监控中心,实现数据采集的准确性、完整性、及时性和可靠性;



视频图像采集

系统支持现场直接采集视频/图像,并通过4G/5G/光纤传输至监控中心;



报警信息主动上报

现场监测箱门打门、断电、电压不足、控制设备故障、人工设备监测阈值越上限、越下限、设备运行异常等信息能够主动发送到监测中心;



系统特点




我公司一体化智能闸门测控终端的功能开发,遵循以下原则:

符合现场实地要求:闸门现场控制适合农民百姓大众操作,操作简单方便。控制器显示实际流量、水位、闸门开度数据,其他数据直接无线上传至系统软件平台显示。

支持多种通信方式:支持5G/4G/3G/2G,并且还支持短距离的局域网数传模式,保证网络状态的连续稳定在线。

现场安装接线简单,美观:可以更高效的快速完成安装实施任务。

支持多种供电方式:支持市电、太阳能、市电/太阳互转供电,可根据业主需求随时转换供电形式。

终端接口丰富:支持红外、视频接口,实现本地视频监控,电子围栏监控。

支持多种闸门控制方式:支持开度控制、流量控制、闸前水位控制、全渠联动控制等。

系统流量计算支持多种方式:根据当地项目需求应用及测流方式,如闸孔自由出流、闸孔淹没出流等方式进行流量边缘计算。



智能闸门控制终端




柳林一体化智能闸门控制箱,其核心MGTR-W型智能闸门控制器是工业级高性能智能控制终端设备、Linux操作系统、四核ARM Cortex-A7高速处理器,为远距离设备的智能监测、智能分析、复杂运算及远程控制等应用提供数据传输通道。



现场应用效果图

设备支持LTE/WCDMA/TD-SCDMA/EVDO/CDMA/GSM等多种网络制式;同时支持WIFI、BT的近距离无线通信。以及GPS/GLONASS/北斗多种制式卫星定位;拥有多个数据采集接口,继电器控制,RJ45(10M/100M)自适应网口等,可配置摄像头,进行视频图像采集,分析。它技术先进,稳定可靠,安装方便,非常适合对水利水务领域进行数据采集、自动及远程控制。



工业级标准配置:产品全部采用高品质工业级标准器件,整体运行稳定可靠。

高集成化:采用四核ARM Cortex-A7高速处理器,集成Linux系统、WIFI和蓝牙功能以及GNSS于一体,是一款高度集成化的一体式智能测控设备。

全网通:各网络制式的全面覆盖,全面兼容移动、联通、电信的5G、4G、3G、2G网络。

通信协议:支持MQTT、HTTP即时通讯协议。

操作便捷:内置Web服务器,所有设置操作为交互式网络界面配置,直观、方便。

多种网络连接方式:WIFI、蓝牙、网口、无线网络四种传输方式,自由切换(根据需要,可定制短信传输)。

支持各种上报协议:支持SL651《水文监测数据通信规约》采集协议上传、SZY206《水资源监测数据传输规约》、支持各级平台的对接及定制协议对接。



计量方式






水工建筑法 闸后堰槽法
表面流速法 断面平均流速法







软件平台




        实时监测:一张图监测数据实时显示,配并有现场孪生画面,直观展示,交互控制;并支持视频图像的一张图展示,界面可根据现场监测类型进行任意设计定制,更方便用户使用。





GIS地图显示

1)通过GIS地图直观显示各个监测点所在位置,及各监测点监测类型、闸门状态,闸前后液位等信息;并能够点击直观查看闸门信息;

2)地图可在二维,卫星,二维进行切换显示。并支持用户直接点击对应监测点,跳转至该测站详细监控界面。

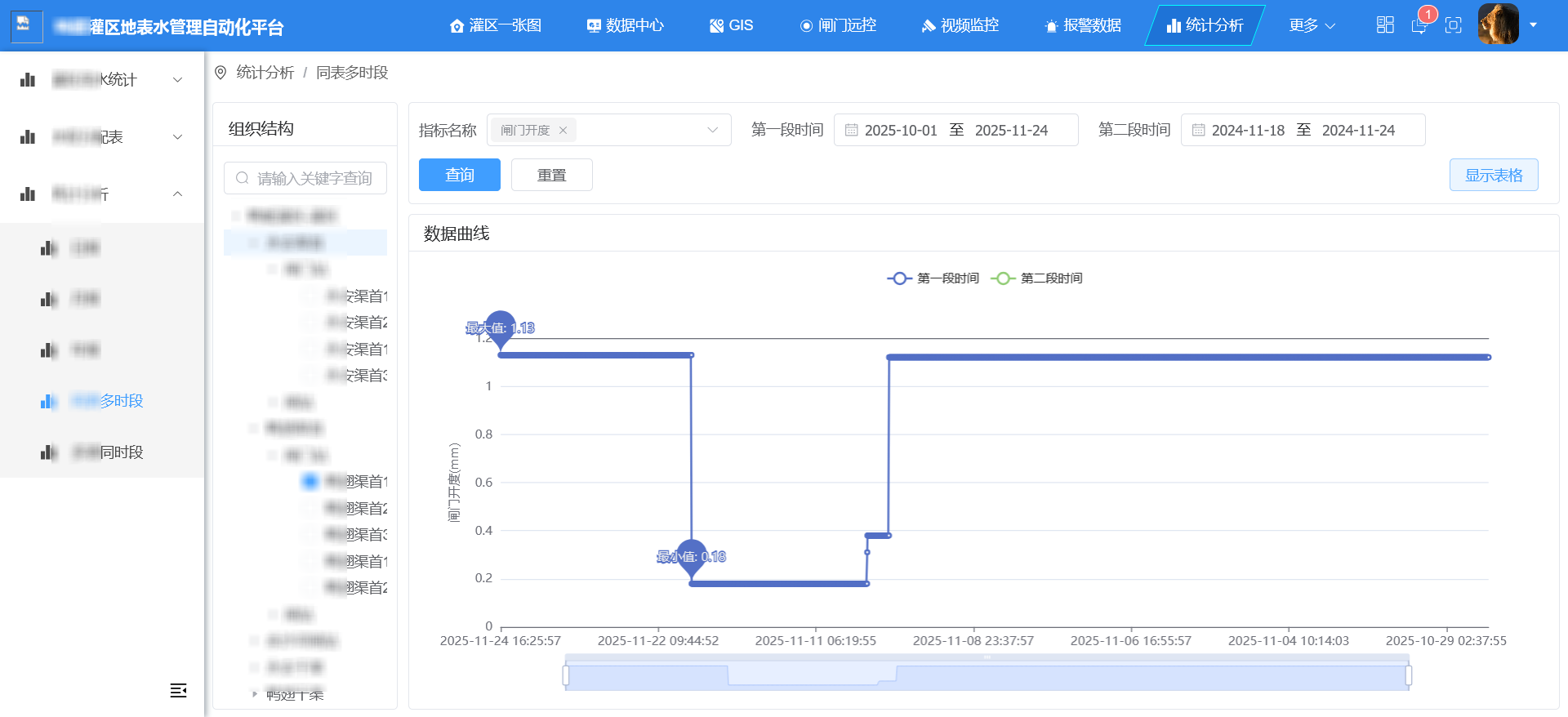

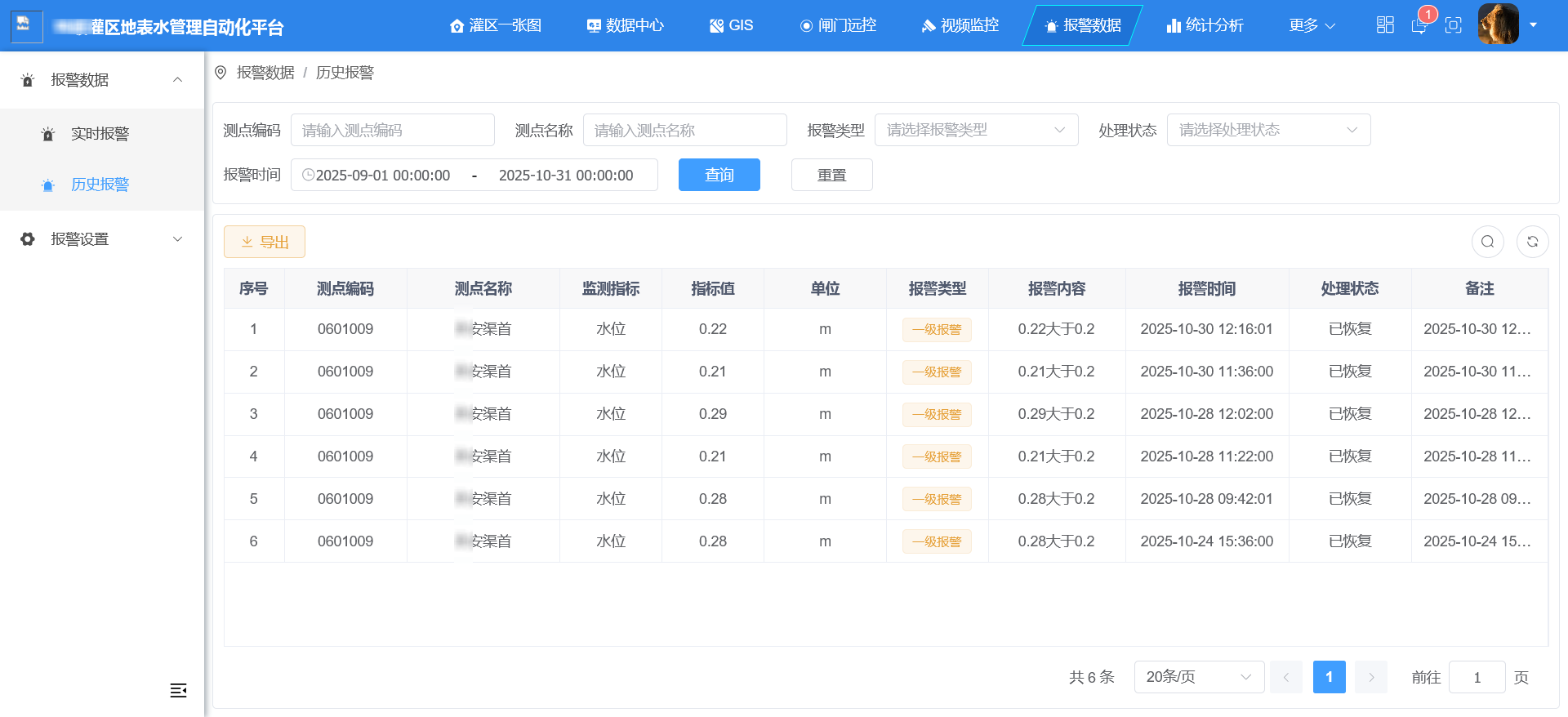

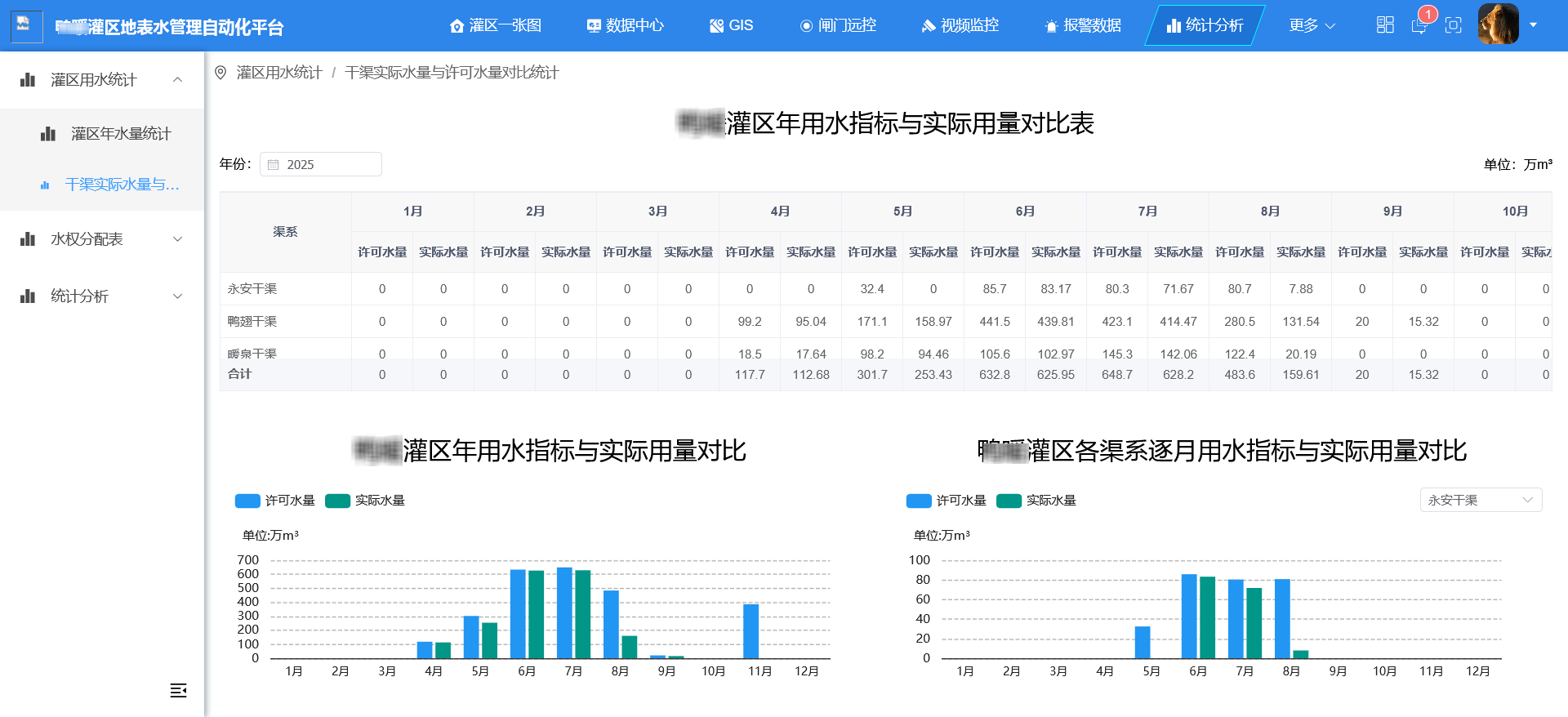

列表显示

平台能够通过变量或测点方式对监测信息的实时数据、历史数据进行显示。并直接历史数据查询,数据报表生成,导入及打印,并支持数据召测及后期视频监控功能扩展。



在线远程控制

系统平台支持多种方式的远程控制,对水泵进行启停及各闸门的开关;3D模拟实景控制,实现可视化管理。





手机APP

为方便用户使用,根据用户要求,可定制移动版APP,实现手机端对现场数据的监测和设备远程控制的操作。APP系统分为GIS地图展示、实时监测、历史数据、报警数据及远程控制等功能,所下图所示:
